Гидравлическая известь подразделяется на слабогидравлическую и сильногидравлическую. Применяется для приготовления кладочных и штукатурных растворов, а также бетонов низких марок, предназначенных для твердения как на воздухе, так и в условиях повышенной влажности.

Известесодержащие гидравлические вещества подразделяются на известково-шлаковые с добавлением гранулированных шлаков, известково-пуццолановые с добавлением осадочных или вулканических активных пород, известково-зольные с добавлением зол некоторых видов топлива. Известесодержащие вещества участвуют в приготовлении низких марок бетонов и растворов, которые применяются в подземных сооружениях. Известесодержащие гидравлические вещества выпускаются под марками 50, 100, 150, 200. Гипсовые вяжущие вещества получают путем обжига и помола из осадочной горной породы, в состав которой входит двуводный гипс. Гипсовые вяжущие обладают способностью быстро схватываться и затвердевать.

В зависимости от температуры тепловой обработки сырья выделяют две группы гипсовых вяжущих – низкообжиговые (формовочный строительный и высокопрочный гипс) и высокообжиговые (ангидритовый цемент, экстрих гипс)

По прочности на сжатие различают 12 марок гипсовых вяжущих – от низкопрочного Г-2 до высокопрочного Г-25. По срокам схватывания их разделяют на быстротвердеющие (А), нормальнотвердеющие (Б) и низкотвердеющие (В). Ниже приведены сроки схватывания вяжущих по группам.

По степени помола гипсовые вяжущие также различаются на три группы: I, II, III.

Марки от Г-2 до Г-7 (группы А, Б, В и I, II, III) применяют для изготовления разнообразных гипсовых строительных изделий. Марки Г-2 до Г-7 (группы А, Б и II, III) применяют для изготовления тонкостенных строительных изделий и декоративных деталей. Марки от Г-2 до Г-25 (Б, В и II, III) применяют в штукатурных работах, для заделки швов и в специальных целях.

Для повышения прочности и ускорения сроков схватывания гипсовые вяжущие добавляют в известково-песчаные растворы. Они также придают большую гладкость и белизну штукатурному слою, их применяют в качестве основного вещества в мастиках.

Глина подразделяется на жирную, полужирную (средней жирности) и тощую (суглинки). Это деление обусловлено степенью содержания в глине песка. Глину используют в качестве вяжущего материала при изготовлении печных и штукатурных растворов, добавляют в цементные растворы, предназначенные для кладки конструкций в условиях нормальной влажности воздуха.

Хорошо зарекомендовали себя смешанные растворы из двух вяжущих материалов: первым компонентом в них, как правило, выступает цемент, а вторым – известь, глина или гипс. Чаще всего при строительстве используется раствор из цемента под маркой 100, известкового или глиняного теста и песка в соотношении 1 : 0,5 : 5.

Широко применяется бетон, получаемый после затвердевания специальной смеси из вяжущего материала, воды, заполнителей и разнообразных добавок. Из большого количества разновидностей бетона мы советуем вам использовать следующие:

– конструктивные – для строительства фундамента;

– конструктивно-теплоизоляционные – для кладки стен;

– теплоизоляционные для утепления стен и потолка.

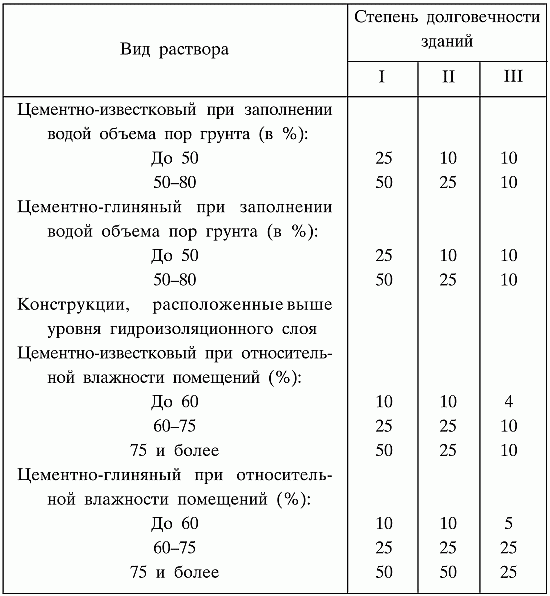

Выбор раствора зависит от вида здания, условий его эксплуатации, а также от планируемой степени долговечности (табл. 3).

Строения, располагающиеся над землей при относительной влажности воздуха внутри до 60%, а также подземные конструкции в грунтах с небольшим уровнем влажности кладут на цементно-известковых и цементно-глиняных растворах. При этом растворы должны иметь отношение объема известкового (глиняного) теста к объему цемента, не превышающее 1,5 : 1. Если влажность внутри здания составляет более 60% или грунт имеет повышенную влажность, это соотношение не должно превышать 1 : 1. Известь и глину не применяют в растворах при кладке, расположенной ниже уровня грунтовых вод.

Цементно-известковые и цементно-глиняные растворы в летних условиях применяют при строительстве зданий, высота которых не превышает трех этажей. Марка глиняного раствора, применяемого в сухом климате – 10, в умеренно-влажном – 2, а для раствора с добавками – 4.

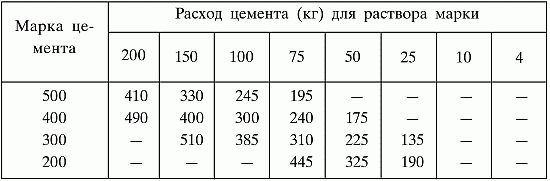

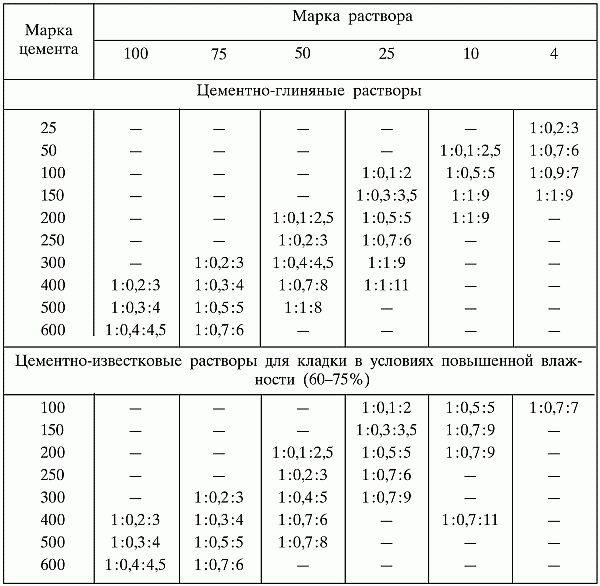

Расход вяжущих зависит от состава раствора (табл. 4), а также марки вяжущего и раствора (табл. 5).

Для кладки стен из сухих и пористых каменных материалов употребляют растворы с большей подвижностью (способность растворной смеси растекаться под действием собственной массы), для кладки из влажных и плотных материалов – с меньшей.

В последнее время в качестве кровельного покрытия используются, как правило, достаточно долговечные материалы, которые не только защищают здание от различных атмосферных явлений, но и придают ему определенный внешний вид. Все они подразделяются на:
