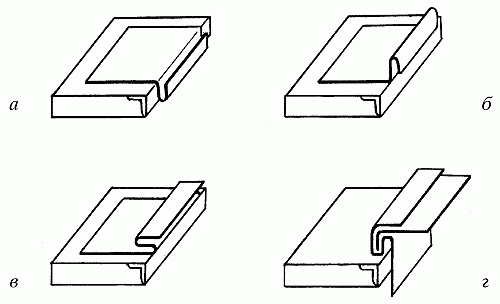

Рис. 36. Выполнение двойного лежачего фальца: а – отгибание кромки на 90°; б – перевернутый лист с отогнутой кромкой; в – сваливание листа на плоскость; г – соединение листов фальцем и его уплотнение

В картинах рядового покрытия короткие стороны листов соедините одинарными лежачими фальцами, а длинные стороны – двойными стоячими. Двойными лежачими фальцами соедините картины карнизных свесов, настенных желобов и покрытия разжелобков.

Все кровельные работы выполняйте в следующем порядке:

– покрытие карнизных свесов и установка настенных желобов;

– покрытие ендов, разжелобков и слуховых окон;

– устройство воротника вокруг дымовой трубы;

– рядовое покрытие;

– устройство водосточных труб.

Сначала на карнизном свесе произведите разметку расположения костылей: через 500–600 мм и на расстоянии 130–160 мм от края карниза. После этого возьмите первую картину и уложите на костыли так, чтобы одна ее сторона плотно вошла в зазор отворота, другую же сторону гвоздями прибейте к обрешетке. Слева от первой внахлестку уложите вторую картину и так далее до образования первой горизонтальной ленты.

По фронтонному свесу первый ряд картин кладите с напуском 25–30 мм за обрешетку, по карнизному свесу делайте напуск 100 мм. При выполнении этих работ отогнутые кромки картин по стоку воды зацепите, натяните картины и уплотните фальцы при помощи молотка и стальной рейки. Настенные желоба установите поверх свеса.

Образовавшиеся фальцевые швы смажьте суриковой замазкой и уплотните, после чего склепайте желоба с верхом крючьев.

Заготовленные листы и картины поднимите на крышу и разложите по обрешетке вдоль свеса крыши так, чтобы было удобно вести работы.

Листы крепите к обрешетке при помощи кляммеров, которые отогните на 20–25 мм и гвоздем прибейте к обрешетке с правой стороны картины, а через 60–75 мм отогните по стоячему фальцу. Кляммеры вырежьте из оцинкованной стали в виде полос шириной 30–40 мм и длиной 120–150 мм и скрутите под углом 90° (рис. 37).

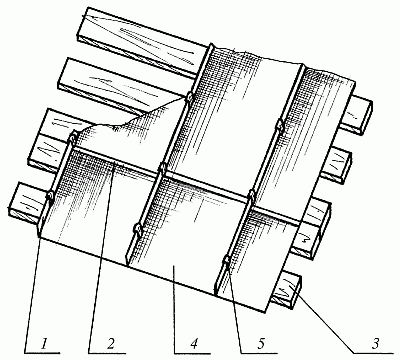

Рис. 37. Кровля из стальных оцинкованных листов: 1 – стоячий фальц; 2 – лежачий фальц; 3 – обрешетка; 4 – полотно картины; 5 – кляммеры

Картины кладите вертикальными полосками сверху вниз, т. е. от конька к свесу, соединяя их между собой лежачими фальцами (рис. 38).

Рис. 38. Стыкование лежачего фальца: 1 – правильное; 2 – неправильное

Затем лежачие фальцы нужно промазать замазкой и сплющить, подложив под них стальную пластину толщиной 5–6 мм, длиной 800–900 мм, шириной 55–60 мм. При сплющивании следите за тем, чтобы фальцы шли только горизонтально.

После того как вы сделаете первый ряд картин, можно приступать ко второму ряду. Картины второго ряда кладите таким образом, чтобы край большого фальца первого ряда примыкал к маленькому фальцу второго ряда. Лежачие фальцы при этом смещайте (по горизонтали) относительно друг друга примерно на 20 мм. Это делают для более удобного скрепления стоячих фальцев. Стоячие фальцы скрепите, затем, придавливая к обрешетке, большой фальц загните по маленькому, в результате чего получится ребро высотой от 20 до 25 мм (загибать стоячие фальцы можно как после настила одной полосы, так и после настила всех полос при помощи двух молотков, начиная от конька к свесу). Загибая большой край по маленькому, нужно обращать внимание на то, чтобы ребра получались одной высоты и были тщательно уплотнены. С правой стороны установите кляммеры, а после этого сделайте новую полосу картин.

После того как все картины будут уложены, на верхних листах сделайте стоячий фальц. Для этого обрежьте лишнюю часть листа по коньку с одной стороны больше, а с другой меньше, затем большой фальц загните по маленькому и хорошо уплотните.

Работы с кровельным железом не ограничиваются только выполнением стального покрытия, к ним также относятся:

– прикрепление водоотливов к стенам и дымовым трубам;

– работы на фронтонах и сплошных стенах;

– изготовление ограждений, водосточных воронок, вентиляционных труб, свесов, желобов и водосточных труб.

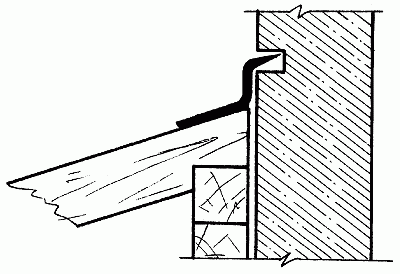

Водоотлив у стены и у дымовой трубы (рис. 39) сделайте не менее чем на 150 мм выше уровня кровли. Листы, перекрывающие внутренний закругленный угол кровли, уложите внахлестку не менее чем на 100 мм.

Рис. 39. Водоотлив у дымовой трубы

При установке вентиляционной трубы необходимо с максимальной точностью вырезать для нее отверстие в кровле, т. к. перекрыть большой зазор будет очень трудно.
