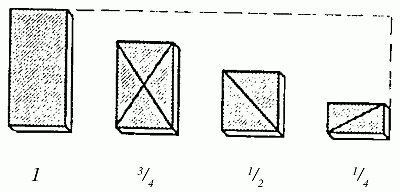

Рис. 18. Кирпичи: 1 – целый; 3/4 – трехчетвертка; 1/2 – половинка; 1/4 – четвертка

Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки.

Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и наконец сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка направляйте перпендикулярно к ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала нанесите легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича расколите его на требуемые части. Кирпич также можно рубить ребром кельмы.

Равномерное по толщине расстилание раствора является едва ли не самым важным моментом в процессе кирпичной кладки, от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Для ложкового верстового ряда раствор необходимо расстилать в виде грядки шириной 80–100 мм, для тычкового – 200–220 мм. При кладке в пустошовку, т. е. когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилайте с отступом от лицевой стороны версты на 20–30 мм. При кладке с полным заполнением швов раствор расстилайте с отступом от лицевой поверхности стены на 10–15 мм. Толщина грядки раствора, уложенного на стене, в среднем должна быть 20–25 мм. Это обеспечивает при укладке кирпича толщину шва 10–12 мм.

Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые и смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича.

Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки. Подвижность раствора для кирпичной кладки стен и столбов из обыкновенного керамического или силикатного кирпича, в зависимости от способа кладки, вида и состояния кирпича, характеризуется погружением эталонного конуса на 9–13 см.

При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор с подвижностью не более 7–8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки.

При кладке стен раствор под ложковые ряды расстилайте через боковую грань лопаты, а под тычковые ряды – через ее передний край; растворную грядку разравнивайте тыльной стороной лопаты. При укладке забутки раствор набрасывайте лопатой в корыто, образованное между верстами, и разравнивайте также тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения раствор подавайте на середину столба, а затем расстилайте и разравнивайте кельмой по всему ряду в процессе укладки кирпича. При возведении столбов большего сечения раствор расстилайте так же, как и при строительстве стен. На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилайте кельмой, причем берите его со сплошной части стены или же с внутренней версты, куда он подается заранее. Непосредственно перед подачей на стену раствор перемешайте лопатой, т. к. за время, пока он лежит в ящике, тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Кладку верст ведут тремя способами: вприжим, вприсык и вприсык с подрезкой раствора, а забутки – вполуприсык. Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим (рис. 19) выкладывают стены из кирпича на жестком растворе (осадка конуса 7–9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лицевой поверхности стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей.

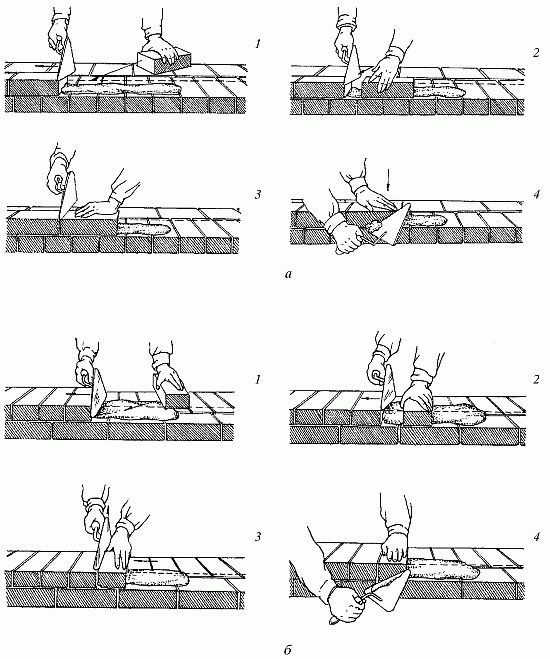

Рис. 19. Кладка способом вприжим ложкового (а) и тычкового (б) рядов наружной версты: 1–4 – последовательность действий

Кладку вприжим выполняйте в следующем порядке. Держа в правой руке кельму, разровняйте ею растворную постель, затем ребром кельмы подгребите часть раствора и прижмите его к вертикальной грани ранее уложенного кирпича, а левой рукой донесите новый кирпич к месту укладки. После этого опустите кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному, прижмите к полотну кельмы. Движением вверх правой руки выньте кельму, а кирпичом, придвигаемым левой рукой, зажмите раствор между вертикальными гранями укладываемого и ранее уложенного кирпичей. Нажимом руки осадите уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицевую сторону кладки, подрежьте кельмой за 1 прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками 2 кирпичей.
